武隆一桥飞架南北乌江天堑变通途

二线军工 · 发表于 2022-12-28 11:34:47

      位于凤山街道红豆社区与芙蓉街道横跨乌江南北两岸，桥型是混凝土预应力超箱型拱桥。

      1988年4月破土动工，1991年8月23日竣工。

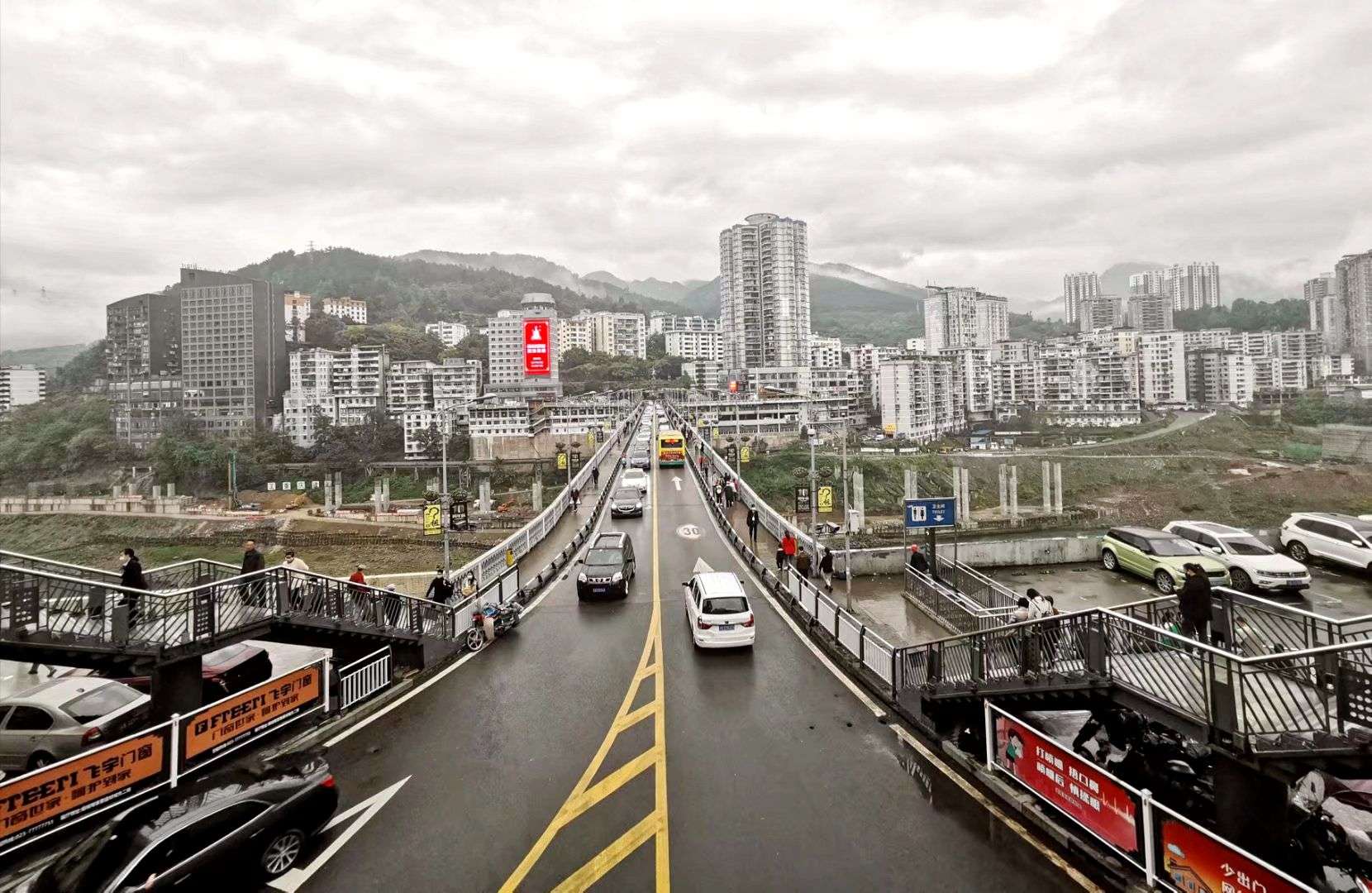

      该桥分上下两部分，下部石质桥墩，桥台各2个，南岸桥墩高 40.25米，北岸桥墩高48米，南岸桥台高25.84米，北岸桥台高24.37米，桥墩采用粗料石镶面，混凝土填方，桥台采用粗料石镶面，片石混凝土填方。上部桥面全长276.1米，分3大孔跨越南北，中间主跨135米，桥面净宽7米，两边人行道各2米，主孔与引孔拱圈均为箱形，全拱由五片拱箱组成，拱周线型为等截面悬链线。拱上空腹部分由排架立柱支承顺桥向2根连续纵梁，部分为横向与主体同宽的垫墙。拱上立柱架纵梁，主孔有7个腹孔，引孔有4个腹孔。

      两岸桥头引道长693米，工程总投资 680万元。荷载汽车20吨，挂车100吨。

      该桥被四川省交通厅评为优良工程。

拍摄时间：2016.06.02——2022.12.28
